Что такое СИП-кабель и для чего он нужен

СИП (самонесущий изолированный провод) — это тип проводов, используемый для прокладывания магистральных воздушных линий электропередач и их ответвлений. Они предназначены для сетей переменного напряжения от 0,6 до 35 кВ на частоте до 50 Гц.

Такие провода подходят и для воздушных линий, и для прокладки по стенам сооружений.

Самонесущие изолированные провода делятся на разные типы в зависимости от количества, диаметра и материала жил, наличия или отсутствия нулевого проводника, а также изоляции. По ГОСТу СИП являются проводами, хотя их часто причисляют к кабелям.

Маркировка

Самонесущие изолированные провода маркируются по определённым правилам:

фазные жилы обозначаются цифрами, тиснением или цветными полосами.

нулевая жила никак не обозначается.

вспомогательные жилы освещения имеют маркировку В1, В2 или В3.

Цифровые обозначения расшифровываются, как в примере с проводом СИП-1 3х70 + 1х95 — 0,6:

СИП-1 — тип провода

3х70 — провод имеет три изолированные фазные жилы сечением 70 мм

1х95 — провод имеет одну нулевую неизолированную жилу сечением 95 мм

0,6 — рабочее напряжение жил равно 0,6 кВ

Благодаря расшифровке такой маркировки вы сможете подобрать подходящий вам провод.

Конструкция и технические характеристики

Выделяют пять видов самонесущих изолированных проводов:

	СИП-1 - с неизолированной несущей нулевой жилой, представляющей собой скрутку проволок из алюминиевого сплава вокруг стального сердечника. Число фазных жил составляет 1-4 шт, изоляция – из термопластичного полиэтилена. СИП-1применяется для создания ответвлений напряжением 0,6/1 кВ от ВЛ, ввода энергопитания в жилые помещения и хозпостройки, а также при прокладке по стенам зданий.
	СИП-2 - с изолированной несущей нулевой жилой имеет аналогичные СИП-1 техпараметры и сферу применения, но его изоляция выполнена из светостабилизированного полиэтилена, а предельно допустимый нагрев жил может достигать +90 °С
	СИП-3 (для сетей ЛЭП 6-35 кВ) – его единственная жила имеет конструкцию как у несущей жилы СИП-1/2 и производится из тех же материалов. Изоляция провода изготовлена из светостабилизированного полиэтилена,
	СИП-4 по исполнению похож на СИП-1, но не оснащен нулевой несущей жилой, а число его фазных жил составляет 2-4 шт.
	СИП-5 – это своеобразная комбинация СИП-2 и СИП-4. Он имеет 2-4 фазные жилы, не оборудован нулевой, а его изоляция представляет собой светостабилизированный полиэтилен.

Все виды СИП-проводов рассчитаны на эксплуатацию при температурах среды от -60 до +50 °C. При этом монтировать провода следует при температуре не ниже -20. Все изделия имеют минимальный радиус изгиба, равный десяти диаметрам провода. Фазные жилы в СИП-1 и СИП-2 дополнительно скручиваются вокруг нулевой жилы в правом направлении.

Гарантийный срок составляет 3 года, а срок эксплуатации — минимум 40 лет.

С более подробными техпараметрами различных типов кабеля СИП можно ознакомиться в Таблице:

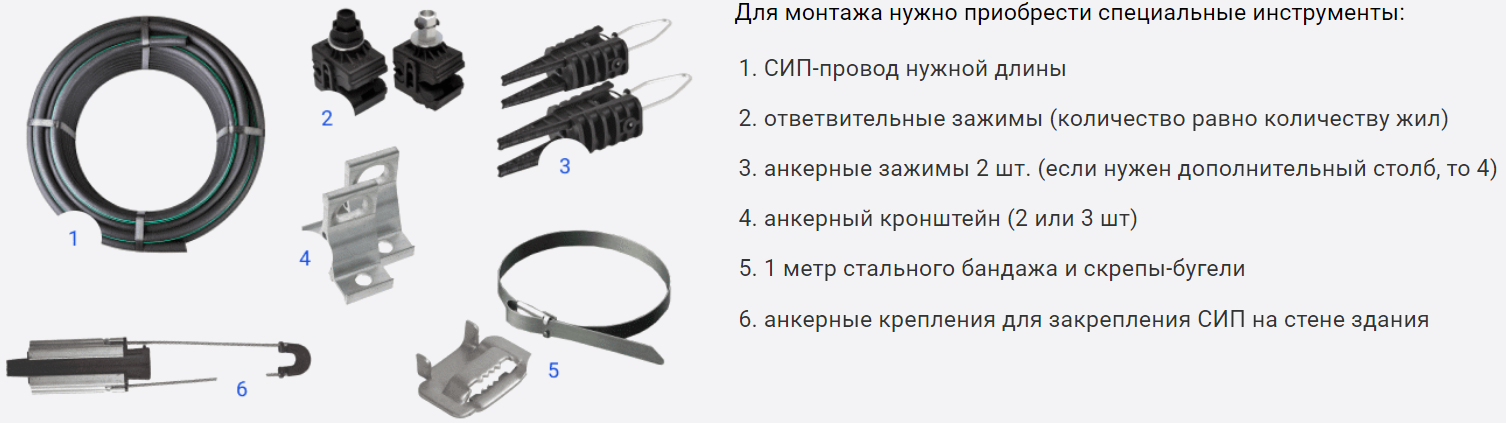

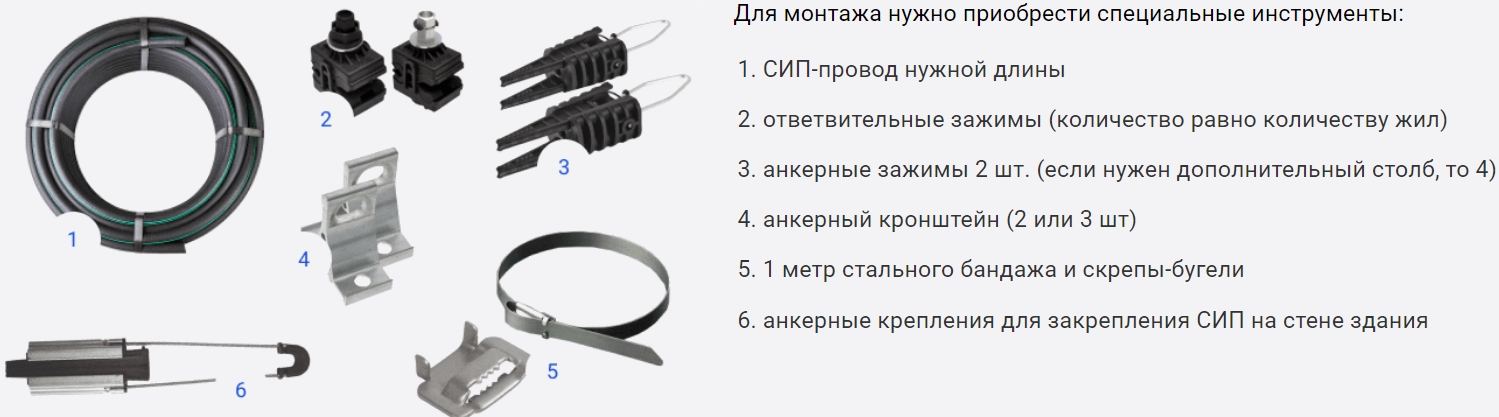

Монтаж СИП-кабеля

Самонесущие изолированные провода имеют множество преимуществ, потому они и получили такое широкое распространение. Разобравшись с типами проводов, вы легко сможете подобрать нужный вам продукт и даже самостоятельно провести электричество от воздушной линии к дому.
