Cable Aluminio Concéntrico Antifraude Descripción

Los Cables Aluminio Concéntrico Antifraude son cables para acometida, utilizado para evitar el robo de energía eléctrica, en las acometidas o entradas de servicio desde la red de distribución, hasta los medidores de los usuarios.

Conductor que dificulta el fraude de energía gracias a su construcción con cubierta exterior y neutro concéntrico, puede ser utilizado en acometidas aéreas o subterráneas.

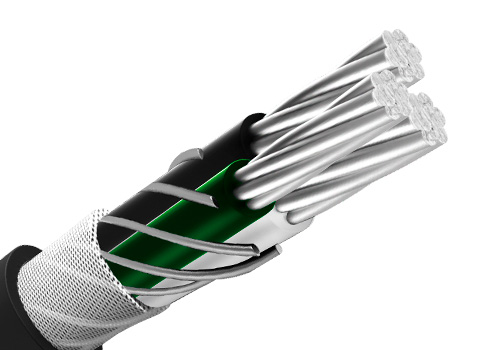

Cable Antifraude Construcción

Los conductores multipolares de acometida tipo SE, estilo U pueden ser sólidos o cableados y están construídos con aleación de aluminio AA-8000 de temple suave, están además aislados con una capa uniforme de polietileno reticulado (XLPE) resistente a la humedad y calor elevado, posteriormente si es un cable bipolar, se aplica una malla helicoidal de hilos también de aluminio AA-8000 de temple suave sobre el conductor central, o si es un cable tripolar, los conductores centrales se disponen paralelamente y sobre ellos se aplica una malla helicoidal de hilos de aluminio; posteriormente sobre esta malla se aplica una cinta helicoidal de poliéster con carga de fibra de vidrio y finalmente una chaqueta policloruro de vinilo (PVC) color gris resistente a la luz solar. Su forma de embalaje es rollos de 100 metros o en carretes de acuerdo a las necesidades del cliente.

APLICACIONES

Los conductores multipolares de aluminio tipo SE, estilo U son utilizados como acometidas eléctricas desde la red de distribución de energía hasta el panel de medidores (especialmente donde se requiera evitar las pérdidas “negras” producto del robo de energía eléctrica), y como cable de alimentación desde el panel de medidores hasta el tablero o panel de distribución general, tal como se especifica en el National Electrical Code. Este tipo de conductor puede ser usado en lugares secos y húmedos, enterrados directamente o a la intemperie, su temperatura máxima de operación es 90 ºC y su tensión de servicio para todas las aplicaciones es 0.6 kV.

ESPECIFICACIONES

• ASTM B800: Alambres de aluminio, aleación AA-8000 de temple recocido e intermedio para propósitos eléctricos.

• ASTM B801: Conductores trenzados de aluminio tipo AA-8000 en capas concéntricas, para aislamiento posterior.

• UL 44: Alambres y cables con aislamiento termoestable.

• UL 854: Conductores aislados usados como cables de entrada de servicio eléctrico.

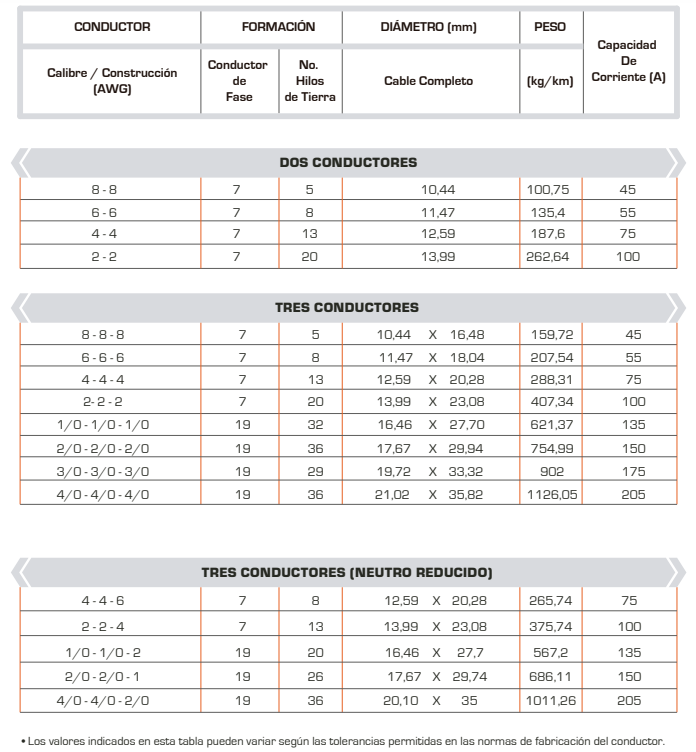

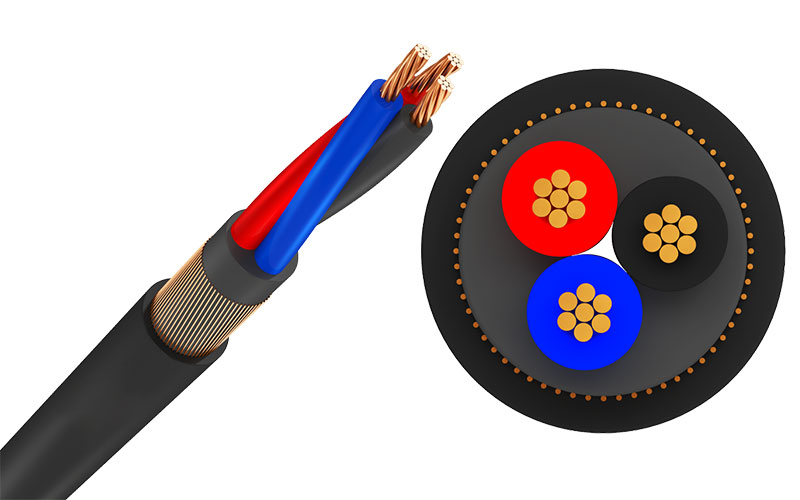

CABLE ACOMETIDA CONCÉNTRICA Cu 600V

Conductores cobre suave, aislamiento en XLPE, con Neutro concéntrico y Chaqueta en PVC.

Aplicación

Los cables de acometida son usados como cable de entrada o bajante desde la red de distribución secundaria hasta los equipos de acometida y salida de estos al interruptor de servicio o totalizador, instalación aérea o en ductos.

Nota: Cualquier otra aplicación o uso no descrita anteriormente se considera como prohibida.

Construcción

Conductor

Conductor de cobre suave, cableado concéntrico, clase B.

Aislamiento

Compuesto de polietileno reticulado (XLPE).

Neutro Concéntrico

Alambres de cobre suave, aplicados helicoidalmente, en configuración alterna u oscilatoria SZ, formando el neutro concéntrico.

Cubierta General

Cubierta externa con compuesto termoplástico en policloruro de vinilo (PVC), retardante a la llama (FR), resistente a la abrasión, calor, humedad y resistente a los rayos solares (SR).

Normas Aplicables

NTC 1099-1, ICEA S-95-658.

NTC 4564, UL 854

Temperatura de Operación

90 ºC

Tensión de Operación

600 V

Identificación

Identificación de conductores en colores:

1 Fase: Negro

2 Fases: Negro-Rojo

3 Fases: Negro-Rojo-Azul
