Cable CAAI / CAAI-S /WP Autoportante

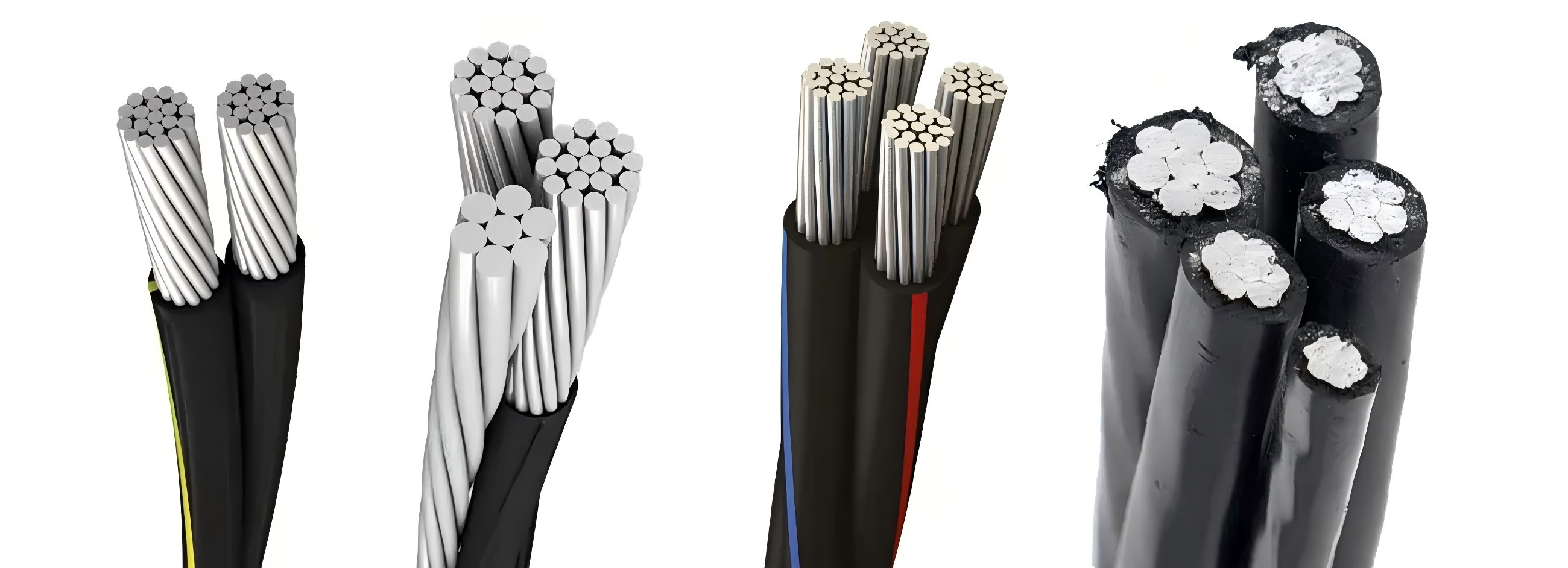

Cable de energía autoportante (Tipo CAAI y CAAI-S)

Están conformados por dos o tres conductores de fase más uno o dos conductores para alumbrado cableados alrededor de un soporte (portante). Los CAAI tienen soporte de aluminio (AAAC que sirve como neutro) y los CAAI-S lo tienen de acero galvanizado, clase A, tipo Extra High Strengh (EHS). Los conductores de fase y de alumbrado son de aluminio temple duro. Los conductores y el soporte son aislados con polietileno reticulado (XLPE). Los conductores de fase son diferenciados por nervaduras extruidas longitudinalente sobre el aislamiento.


CAAI Cable Construcción

Tensión nominal U0/U	0.6/1 kV
Conductor	Aluminio 1350, clase 2
Aislamiento	Polietileno reticulado XLPE
Neutro soporte aislado	AAAC – Aleación de aluminio 6201
Conductor de alumbrado	Conductor de aluminio trefilado duro (clase 2)
Reunión, alrededor de un elemento portante de alta resistencia a la traaaión que puede ser de aleación de aluminio o de acero galvanizado. Uno, dos o tres conductores por fase, pudiendo llevar uno o dos conductores adicionales para alumbrado público.

Diferencias entre los cables CAAI y CAAI-S

CAAI: Conductor de aluminio con cable de soporte de aleación de aluminio (el conductor de soporte puede ser desnudo “ND” o aislado “NA”)

CAAI-S: Conductor de aluminio, con cable soporte de acero galvanizado protegido con XLPE.

Norma CAAI sobre cables

Internacional : IEC 60228; IEC 60811-201; IEC 60811-401; IEC 60811-402; IEC 60811-501; IEC 60811-502; IEC 60811-507; IEC 60811-511

Nacional : NTP 370.254; NTP-IEC 60228

Cable CAAI Autoportante Especificación

CABLE CAAI Especificación completa del cable
Tamaño	Diámetro total aprox	Aprox. Peso	Tamaño	Diámetro total aprox	Aprox. Peso


mm2	mm	kg/km	mm2	mm	kg/km
1x16	7.08	63.4	1x16+16+ND25	14.83	196.2
1x25	8.28	91.8	1x16+16+NA25	16.47	222.7
1x35	9.28	120.6	2x16+16+ND25	16.73	259.6
1x50	11.04	168.6	2x25+16+ND25	18.18	316.4
1x70	13.04	235.5	2x16+16+NA25	18.12	286
1x95	14.64	321.8	2x25+16+NA25	19.56	342.8
1x120	17.06	413.9	2x35+16+NA25	20.77	400.5
1x150	18.46	490.7	3x16+NA25	16.68	284.9
2x16	14.16	126.7	3x25+NA25	20.22	370.1
2x25	16.56	183.5	3x16+16+ND25	18.79	322.9
2x35	18.56	241.1	3x16+16+NA25	20.02	349.4
3x16	15.25	190.1	3x25+16+NA25	21.97	434.6
3x25	17.83	275.3	3x25+2x16+NA25	23.93	499.1
3x35	19.98	361.7	2x35+ND25	17.92	309.5
3x50	23.78	505.7	2x35+NA25	19.55	336
3x70	28.08	706.5	3x35+NA25	22.04	456.5
4x16	17.09	253.4	3x35+16+ND25	22.36	494.6
4x25	19.98	367.1	3x35+16+NA25	23.59	521
1x16+ND25	13.47	131.8	3x35+2x16+NA25	25.44	585.5
1x16+NA25	15.75	158.2	3x50+NA35	25.93	631.9
1x25+NA25	16.95	186.6	3x50+16+NA25	26.38	663.8
2x16+ND25	14.75	195.1	3x50+16+NA35	27.07	696.4
2x16+NA25	16.39	221.5	3x50+25+NA35	27.77	724.7
2x25+ND25	16.47	251.9	3x70+NA35	29.55	832.8
2x25+16	16.97	246.9	3x70+16+NA50	31.53	957.5
2x35+16	18.48	305.7	3x70+25+NA50	32.24	985.8
3x25+16	19.32	339.8	3x95+16+NA50	34.13	1188.3
3x35+16	21.13	426.2	3x95+NA50	33.81	1124.9
3x120+16	36.75	1306.3	3x95+16+NA70	35.02	1252.1
2x25+NA25	18.12	278.4	3x120+16+NA70	38.94	1555.5

Especificaciones del conductor de fase del cable CAAI (conductor de aluminio)

Especificaciones del conductor de fase del cable CAAI (conductor de aluminio)
Tamaño	Construcción del conductor			Aislamiento XLPE		Aprox	Max. Resistencia DC
	No. de cable	Diámetro del cable	Diámetro aprox. del conductor	Espesor nominal	Diámetro del aislamiento	Peso	a 20°C del conductor


mm2	No.	mm	mm	mm	mm	kg/km	Ω/km
16	7	1.72	4.8	1.14	7.08	63.35	1.91
25	7	2.18	6	1.14	8.28	91.75	1.2
35	7	2.55	7	1.14	9.28	120.56	0.868
50	7	2.97	8	1.52	11.04	168.55	0.641
70	19	2.2	10	1.52	13.04	235.51	0.443
95	19	2.58	11.6	1.52	14.64	312.79	0.32
120	19	2.88	13	2.03	17.06	413.94	0.253

CAAI CABLE Conductor de fase (Conductor de aluminio ) Especificación

CAAI CABLE Conductor de fase (Conductor de aluminio ) Especificación
Tamaño	Construcción del conductor			Aislamiento XLPE		Aprox	Max. Resistencia DC
	No. de cable	Diámetro del cable	Diámetro aprox. del conductor	Espesor nominal	Diámetro del aislamiento	Peso	a 20°C del conductor


mm2	No.	mm	mm	mm	mm	kg/km	Ω/km
16	7	1.72	4.8	1.14	7.08	63.35	1.91
25	7	2.18	6	1.14	8.28	91.75	1.2
35	7	2.55	7	1.14	9.28	120.56	0.868
50	7	2.97	8	1.52	11.04	168.55	0.641
70	19	2.2	10	1.52	13.04	235.51	0.443
95	19	2.58	11.6	1.52	14.64	312.79	0.32
120	19	2.88	13	2.03	17.06	413.94	0.253

CAAI CABLE Street Lighting Conductor ( Conductor de aluminior) Especificación

CAAI CABLE Street Lighting Conductor ( Aluminum Conductor) Specification
Tamaño	Construcción del conductor			Aislamiento XLPE		Aprox	Max. Resistencia DC
	No. de cable	Diámetro del cable	Diámetro aprox. del conductor	Espesor nominal	Diámetro del aislamiento	Peso	a 20°C del conductor


mm2	No.	mm	mm	mm	mm	kg/km	Ω/km
16	7	1.72	4.8	1.14	7.08	63.35	1.91
25	7	2.18	6	1.14	8.28	91.75	1.2
