HEPRZ1 AL 12/20kV – 18/30kV
Cable de energía para circuitos de distribución de media tensión, con certificacion CPR clase Fca, adecuado para
todo tipo de instalaciones al aire, en bandejas o enterradas y de uso obligatorio para las instalaciones de la compañia
IBERDROLA. Conductor de aluminio, aislamiento de etileno propileno de alto módulo (HEPR), pantalla de hilos de
cobre y cubierta deslizante de buena resistencia mecánica y con un excelente comportamiento al agua y a la intemperie.
Se emplean en instalaciones fijas de distribución de media tensión, tanto en interior como en exterior, siendo muy
adecuados para instalaciónes enterradas directamente en el terreno o entubadas.
Cable estandarizado por compañías eléctricas españolas en sus redes de distribución de media tensión y de uso obligatorio
en las instalaciones de IBERDROLA.
Se caracteriza por un excelente comportamiento a la intemperie en ambientes humedos y por una buena resistencia mecánica.

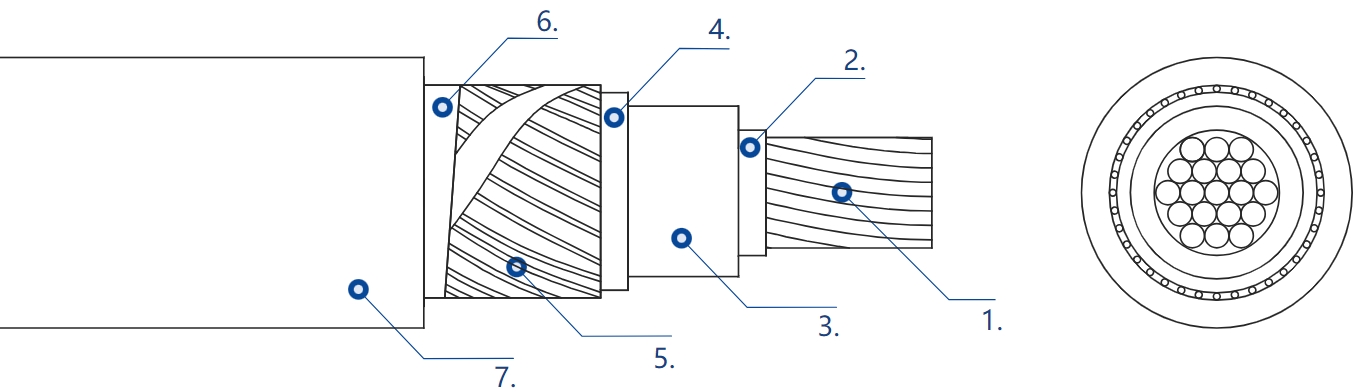

Conductor: Aluminio rígido clase 2 s/UNE EN 60228 IEC 60228.
Pantalla sobre conductor: Semiconductora extruida sobre conductor adherida al aislamiento.
Aislamiento: Etileno-propileno de alto módulo (HEPR).
Pantalla sobre aislamiento: Semiconductora extruida sobre aislamiento despegable en frío.
Pantalla metálica: Hilos de cobre aplicados helicoidalmente y con contraespira.
Sección total 16 mm² (H16) o 25 mm² (H25) según la tensión de servicio.
Cubierta Exterior: Poliolefina libre de halógeno. Color: Rojo
Certificado CPR con clase mínima Fca, sin características de reacción al fuego. Disponibles bajo pedido las opciones de Seguridad (S) y Alta Seguridad (AS).
Para instalaciones fijas interiores y exteriores. Pueden instalarse al aire, en bandejas o enterrados. De uso obligatorio en las instalaciones de IBERDROLA.
Cubierta deslizante de buena resistencia mecánica y a la intemperie. Temperatura de servicio en régimen permanente de 105 ºC.
Conductor de aluminio semirrígido, aislamiento de EPR, pantalla de hilos de cobre y cubierta de polietileno.
1.Libres de halógenos.
2.Muy baja acidez y corrosividad de los gases emitidos.
3.La temperatura de servicio en régimen permanente es de 105 °C, de 130 °C para situaciones de emergencia, y de 250 ºC para situaciones extremas de cortocircuito.
4.Esta temperatura de servicio en régimen permanente aumenta su capacidad de transporte eléctrico respecto a los cables equivalentes con aislamiento de XLPE.
5.Tiene dimensiones y peso mas reducidos que el cable equivalente con aislamiento de XLPE.
6.Muy buena resistencia mecánica y a la intemperie.
7.Cubierta con especial resistencia al desgarro y la abrasión, y de fácil deslizamiento para su instalación entubada.
8.Disponibles bajo pedido las opciones de Seguridad (S) y de Alta Seguridad (AS).
| Número de conductores x sección | Diámetro nominal exterior(2) | Peso nominal (2) | Radio mínimo de curvatura en estático (2) | Radio mínimo de curvatura en dinámico (2) | Resistencia del conductor a 20℃ | Al aire 40℃ (2) | Enterrado bajo tubo 25℃(4) | Enterrado directamente 25℃(5) | Reactancia a 50 Hz | Capacidad |
| mm2 | mm | kg/km | mm | mm | Q/km | A | A | A | V/(A.km) | V/(A.km) |
| 1×95(1) | 290 | 960 | 430 | 575 | 320 | 275 | 200 | 215 | 118 | 283 |
| 1×120 | 300 | 1.095 | 450 | 600 | 253 | 320 | 230 | 245 | 112 | 315 |
| 1×150(1) | 320 | 1.200 | 480 | 640 | 206 | 360 | 255 | 275 | 110 | 333 |
| 1×185 | 332 | 1.370 | 500 | 665 | 1,640 | 415 | 290 | 315 | 106 | 366 |
| 1×240(1) | 360 | 1600 | 540 | 720 | 125 | 495 | 345 | 365 | 102 | 435 |
| 1×300 | 385 | 1835 | 580 | 770 | 100 | 565 | 390 | 410 | 99 | 455 |
| 1×400(1) | 413 | 2130 | 620 | 830 | 778 | 660 | 450 | 470 | 96 | 501 |
| 1×500 | 441 | 2500 | 665 | 885 | 605 | 775 | 515 | 540 | 93 | 556 |
| 1×630 | 495 | 3130 | 745 | 990 | 469 | 905 | 590 | 615 | 90 | 614 |
| Número de conductores x sección | Diámetro nominal exterior(2) | Peso nominal (2) | Radio mínimo de curvatura en estático (2) | Radio mínimo de curvatura en dinámico (2) | Resistencia del conductor a 20℃ | Al aire 40℃ (2) | Enterrado bajo tubo 25℃(4) | Enterrado directamente 25℃(5) | Reactancia a 50 Hz | Capacidad |
| mm2 | mm | kg/km | mm | mm | Q/km | A | A | A | V/(A.km) | V/(A.km) |
| 1×95(1) | 340 | 1.330 | 510 | 680 | 320 | 275 | 200 | 215 | 129 | 204 |
| 1×120 | 350 | 1.435 | 525 | 700 | 253 | 320 | 230 | 245 | 123 | 232 |
| 1×150(1) | 363 | 1.500 | 545 | 726 | 206 | 360 | 255 | 275 | 118 | 250 |
| 1×185 | 380 | 1.730 | 570 | 760 | 1,640 | 415 | 290 | 315 | 113 | 281 |
| 1×240(1) | 404 | 1900 | 605 | 810 | 125 | 495 | 345 | 365 | 109 | 301 |
| 1×300 | 425 | 2200 | 635 | 850 | 100 | 565 | 390 | 410 | 105 | 340 |
| 1×400(1) | 457 | 2550 | 685 | 915 | 778 | 660 | 450 | 470 | 102 | 367 |
| 1×500 | 487 | 2876 | 730 | 975 | 605 | 775 | 515 | 540 | 99 | 409 |
| 1x630 | 534 | 3600 | 805 | 1070 | 469 | 905 | 590 | 615 | 95 | 450 |
